一、应用描述

       ISP（In System Programming），在系统编程，使用片内驻留出厂引导程序（BootROM）配合UART / SPI等外设进行烧录。

       华芯微特全系MCU的ISP操作说明：当芯片上电后检测到 ISP 引脚持续 1ms 以上的高电平后，将会进入 ISP（在应用编程）模式，片内的用户程序将不会得到执行，此时配合使用华芯微特的上位机（SYNWIT-PRG_Vxx.exe）通过串口执行程序擦除、更新等动作

对于华芯微特全系列MCU在板级设计中ISP引脚处理：在板级设计中必须留出ISP引脚，防止调试过程中芯片锁死或不正常工作后，通过SWD端口已无法接入内核访问，即常规意义上的“变砖”，此时可通过ISP串口擦除恢复初始状态，可以看出ISP作为一种保留手段在突发意外情况时十分有效。此外，为避免外围环境干扰导致芯片ISP端口在上电时被拉高而误入ISP模式，常见表现为程序未得到执行，故在板级设计中ISP端口推荐接10K下拉电阻。

       特别地，SWM181、SWM190系列芯片有所差异：如果产品开发过程中有应用userboot功能，当芯片上电后检测到ISP引脚持续5ms以上的高电平后，将优先执行userboot程序，ISP功能将不会执行，只能通过SWD方式进行程序的擦写。所以在userboot调试过程中，初始化完成系统时钟后，预留一大段延时，以免在userboot程序或APP程序调试过程中，锁死SWD导致无法连接下载烧写的情况，而在userboot调试完毕后可以去掉上述延时。另外，由于上述机制，在userboot功能应用中，ISP端口必须外接上拉。

二、应用举例

       ISP引脚，一般在正常工作模式或SWD烧录时置位低电平，或接下拉电阻；在需要用ISP串口烧录时，把ISP引脚置高电平，上电或复位MCU，在对应的串口擦除程序或烧录软件。具体操作方式如下：

       （以SWDM-QFP100-34SVEA3板子为例）

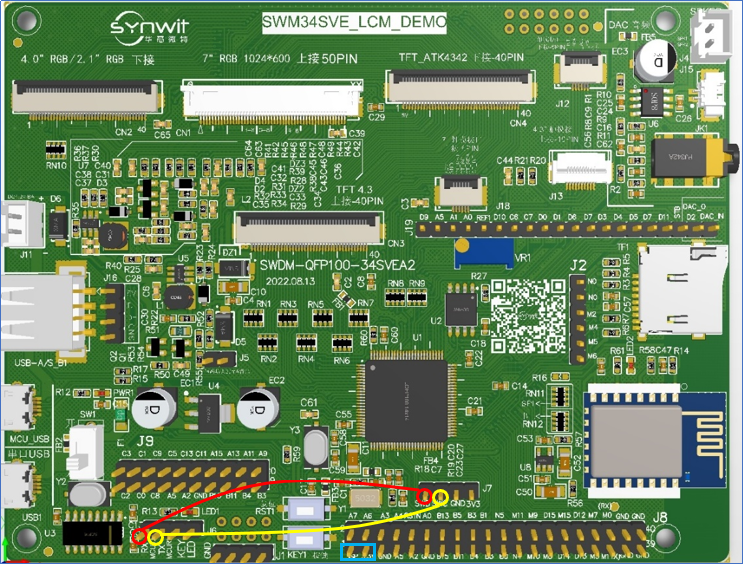

       步骤1：ISP 引脚（A8）接 3.3V 重新上电 （或按一次 MCU 的复位脚按键），把 SWD 烧录口的 B12 B14 按下图接 CH340 的串口

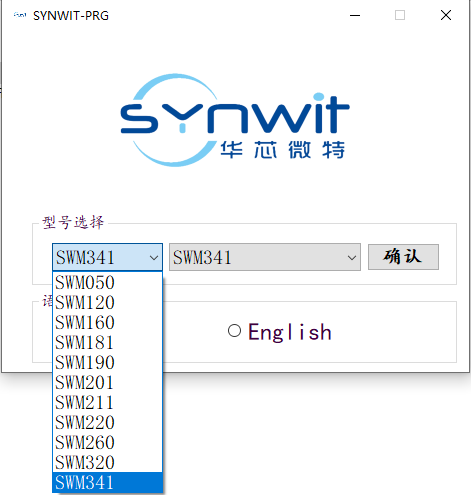

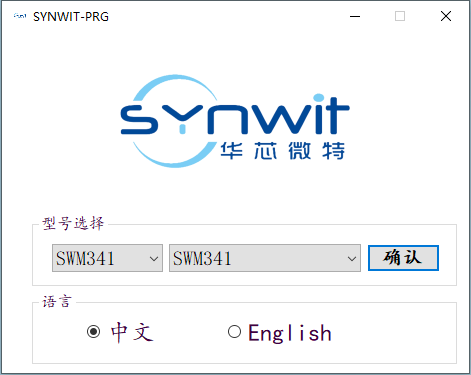

步骤2：打开SYNWIT-PRG_Vxx.exe，选择SWM341系列，点击确认

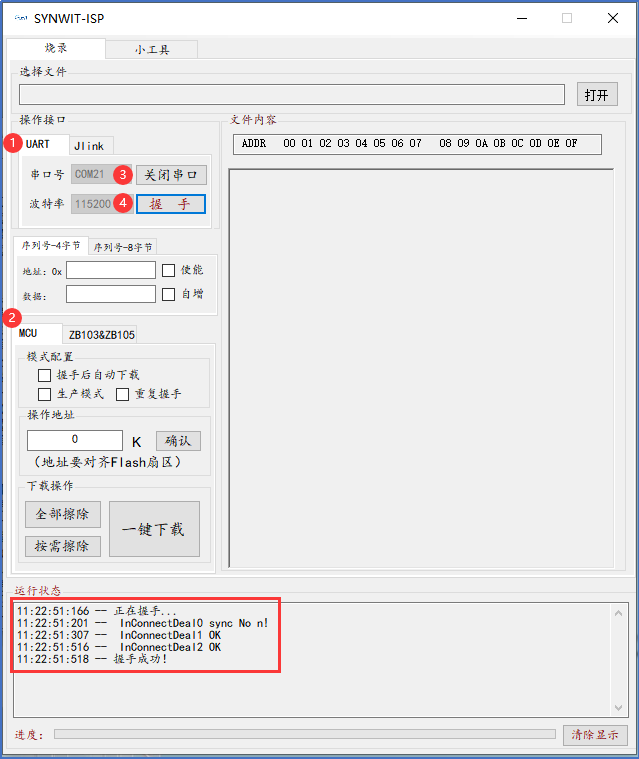

步骤3：选择操作接口为UART，波特率为115200，选择MCU模式，打开串口，复位MCU后立马点击握手，显示握手成功，如下图所示。

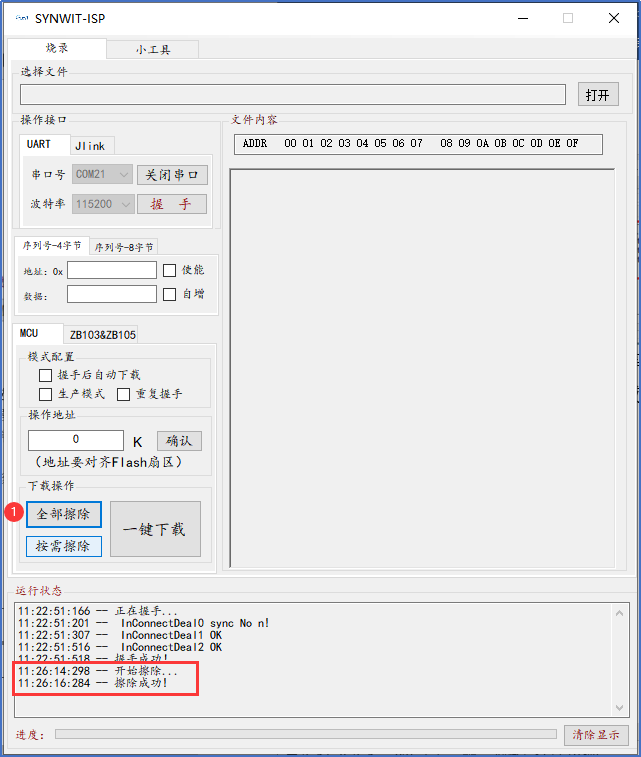

       步骤4：点击全部擦除，稍等片刻后提示擦除成功，此时芯片内程序已被擦除，断开ISP引脚和3.3V的连接，重新上电或复位，芯片可以正常使用。
